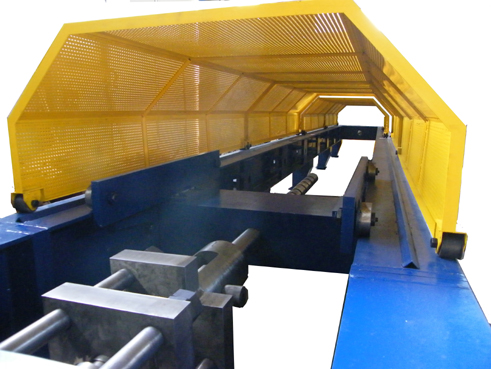

臥式拉力試驗機

WAL系列微機控制電液伺服熱機試驗機

儀器簡介：

本機結合功能強大的臥式拉力機試驗專業版用戶軟件包，全面實現了力值、變形、位移的閉環控制（簡稱三閉環），以及三個閉環的平滑切換。研發了絕緣子熱機循環試驗設備， 滿足了試驗的條件，提高了試驗正確性和效率。性能均達到有關GB、ISO、ASTM、JIS、DIN等國家標準所規定的指標。是廣泛用于船舶制造、石油化工、航空航天、機械制造、電線電纜、科研單位、質檢機構、大專院校以及工礦企業。

主要功能：

可以對錨鏈、鋼絞線、線纜、安全帶、等較長試樣進行產品的檢驗、品質管制、物性測試、材料研究開發、教學試驗研究、是商檢仲裁的理想產品

主要特點：

該試驗機采用機架整體鋼板焊接框架結構，單出桿雙作用活塞缸施加試驗力，負荷傳感器測力，根據試樣規格長度可有級調整拉伸空間，計算機控制試驗力，自動處理試驗數據，可方便的進行人機對話、預設所需的試驗條件、控制試驗運行過程從而獲取精準的試驗數據。

主要技術指標： 負荷容量：300～20000KN（定制）。主機部分主要由油缸座、油缸活塞、移動橫梁、固定橫梁及負荷傳感器等部件組成。油缸座、鋼板焊接框架、移動橫梁和固定橫梁形成受力框架，移動橫梁和固定橫梁上裝有拉伸夾具用以夾持試樣的兩端，單出桿雙作用低摩擦活塞缸在液壓油的作用下帶動移動橫梁運動，從而將試驗力施加到試樣上。固定橫梁與受力框架之間采用插銷連接，手動調整試驗空間。

技術參數：

	規格型號		WAL系列
	額定載荷范圍	kN	4%-100%
	負荷精準度	%	±1%
	負荷分辨力		1/200,000
	控制方式		計算機自動控制試驗過程
	位移測量范圍	mm	根據系統作動器行程
	位移測量分辨率		0.001
	試驗速度	mm/min	0-80
	空載速度	mm/min	不小于200
	作動器（活塞）行程	mm	（定制）
	油缸配置	組	單或定制
	安全防護罩		全封閉式
	主機外形尺寸	mm	（定制）
